Дешево и сердито.

Нет жесткости, неизвестно как поведет летом.

Здравствуйте уважаемые читатели совета "Заднее стекло на кунг, опыт самостоятельного изготовления".

У меня это произошло неожиданно, зимой в мороз при закрытии, стекло взорвалось на мелкие кусочки, осталась в руках вот только этот механизм запирания.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Меня это расстроило, но всю трагичность ситуации понял когда попытался найти ему замену. В салоне где ставили кунг было сказано, что отдельно стекла не поставляются. На сайте оффициального представителя производителя кунгов, стекло нашлось, которое возможно подойдет для моей модели кунга, предложили подъехать примерить, вот только мастерская находится под Питером(живу в Подмосковье), соответственно пришлось от этой затеи отказаться. Вот по этим выше сказанным причинам пришлось браться за решение этой проблемы самостоятельно. Почитал в интернете как выходили из подобной ситуации другие коллеги по несчастью, одни использовали для этого листовой алюминий, другие оргстекло. Можно было еще заказать изготовление на фирмах, но цена вопроса разнилась от 15 до 28 тысяч рублей, от такого решения тоже пришлось отказаться. Листовой алюминий мне не подошел по причине того что делать приходилось на свежем воздухе с минимумом приспособлений и инструментов, да и для обработки, алюминий более трудоемкий. От оргстекла отказался по причине его хрупкости. Решил что буду делать из монолитного поликарбоната, благо купить не составило труда, взял на всякий случай с запасом, размером 1.5 метра на 2.0 итолщиной 5 мм обошелся в 5200 рублей, .

Заднее стекло на кунг, опыт самостоятельного изготовления фото

От этого листа отрезал кусок размером 0.65 на 1.5 метра, этого мне как раз хватало для изготовления заднего стекла.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Отрезал его вот таким резаком, хотя думаю что можно было использовать просто лобзик, результат был бы гораздо быстрее, так что для резки можно такой резак и не покупать, тем более что резать можно только по прямой и только по линейке, но все равно он так и стремится выскочить из уже нарезанной канавке и испортить лист.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Следующим этапом была разметка отверстий под петли, это делалось элементарно, лист просто приложился к месту где должен стоять, по ширине он был с большим запасом, равнялась только по верхней кромки в районе петель. Так как материал прозрачный то разметку сделал довольно точно. Отверстия просверлил диаметром 10 мм. В петли вставил болты М10 и закрепил их гайками.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

После чего навесил лист на эти болты и приступил к разметки будущего стекла в размер. Опять же это было сделать довольно легко при помощи линейки и маркера.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

В размер по контуру выпиливал электролобзиком с обычной пилкой по дереву. Только один нюанс. Пилить надо на медленной скорости, на моем лобзике оснащенном электронной регулировкой частоты подачи пилки, ставил регулятор на троечку. В противном случае, на высокой скорости зона распила расплавляется что делает более трудоемкой обработку кромки. Мало того место распила могло опять склеится между собой.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Следующим этапом была точная подгонка материала под размеры стекла. Для чего заготовку поставил на место на родные крепежи и начал подгонять зазоры позволяющие беспрепятственно закрывать и открывать.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Когда лист был подогнан по месту с применением ленто шлифовальной машины, была сделана разметка отверстий под защелки. Защелка ставилась на свое посадочное место и через прозрачный поликарбонат размечались будущие места отверстий.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

После разметки отверстий под защелки, замок собирался со всеми тягами и размечается отверстие под замок.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Сверлил отверстие под замок обычным перьевым сверлом для дерева, диаметром 20 мм. Опять же сверлил на медленной скорости аккумуляторным шуруповертом.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

После всех подгонок и сверлений лист был готов к следующему этапу, наклейки тонирующей пленки. Пленка шириной 65 см можно было найти, но не стал заморачиваться и купил обычную которую можно найти в любом магазине авто запчастей, ширина 50 см длиной 3метра, стоимостью 250 рублей.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

После наклеивании пленки на стекло, оно стало выглядеть как настоящее, даже небольшой огрех на стыке не бросался в глаза.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Замок пришлось крепить дополнительно, потому как поликарбонат в отличии от стекла очень гибкий и ручка которая держалась в стекле при помощи одной гайки и фиксирующего выступа, в поликарбонате при открытии, начинала проворачиваться вокруг своей оси, царапая поверхность. Это было решено сверлением дополнительного отверстия в поликарбонате 6.5 мм и нарезкой резьбы в ручке и креплением болтом М6 с широкой головкой. Теперь ручка держится на ура.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Затем следует этап сборки и установки стекла на место для регулировки запирающего механизма, когда все отрегулировано, стекло опять снимается и приклеиваются защитные короба для тяг замка. Клеил их обычным силиконовым герметиком.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

После установки стекла в сборе, была выявлено следующее. Поликарбонат не прижимался к заднему борту, приклеенные короба не создавали нужной жесткости и между стеклом и задним бортом образовалась довольно внушительная щель. Для устранения этого думаю сделать сплошную деталь из стали или алюминия от защелки до защелки, которая по моей задумке и создаст нужную жесткость.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

От штатных пружин с газовыми амортизаторами пришлось отказаться, они на сжатие довольно тугие и когда хотел размечать отверстия под их крепления попытался сжать, как бы это должно будет происходить в дальнейшем, то поликарбонат выгнулся дугой и это только при попытке сжать один упор. А при двух упорах? Рано или поздно это может привести если не к поломки поликарбоната, так к появлению трещин, что равносильно поломке. Для упора собираюсь использовать подламывающие шарниры, но вот изготовление этих шарниров и ребра жесткости приходится откладывать на летний период, ввиду отсутствия производственной базы, читай оборудованного гаража. Придется это делать летом на даче. Как сделаю обязательно отпишусь с размещением фото. Пока буду использовать то что получилось.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

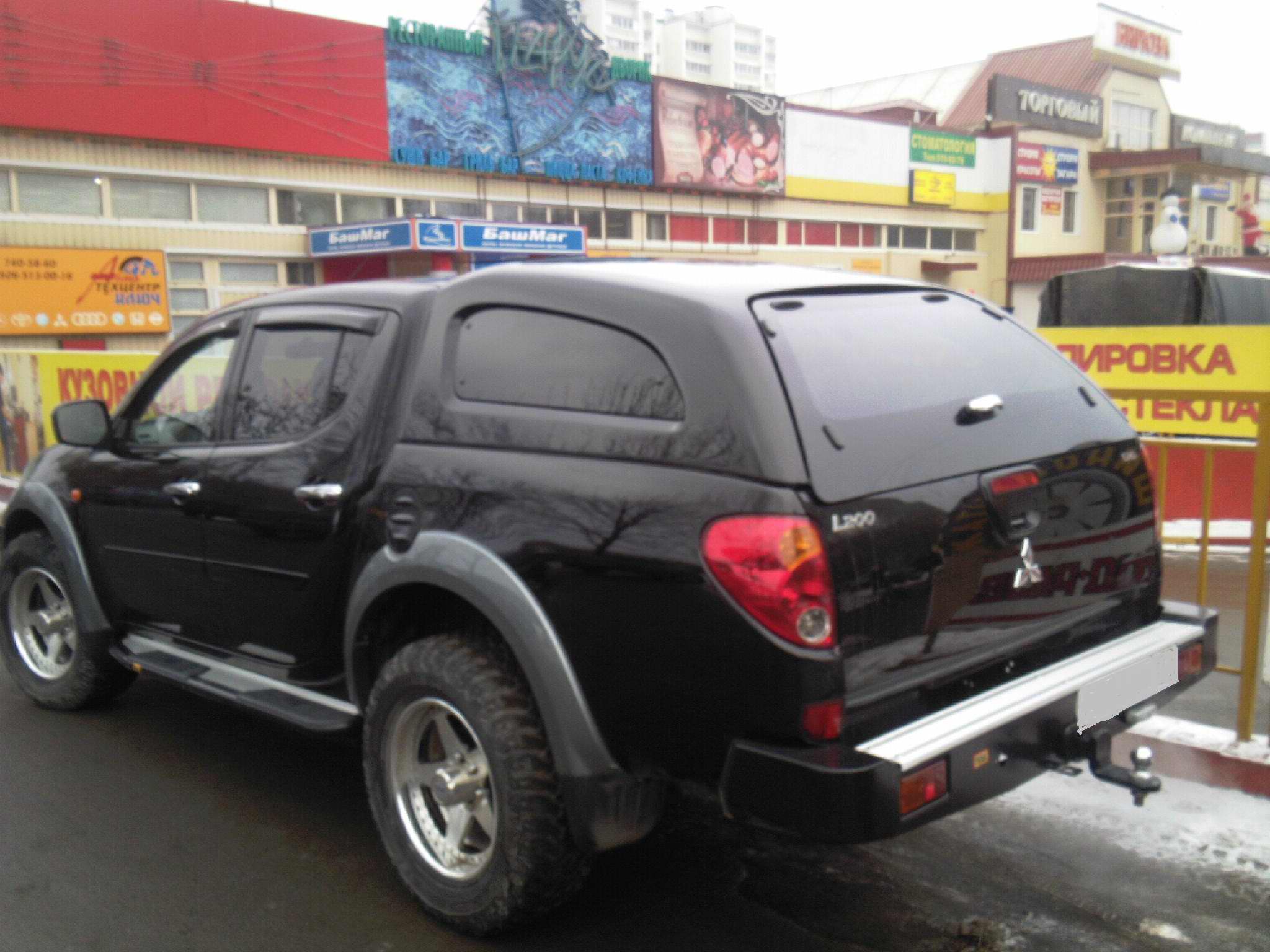

А получилось на мой взгляд неплохо, выглядит почти как настоящее. Как будет себя вести поликарбонат летом неизвестно, время покажет. К тому времени, как доведу до ума эту конструкцию уже будет опыт эксплуатации, о чем обязательно отпишусь.

Заднее стекло на кунг, опыт самостоятельного изготовления фото

Вот таким набором инструментов пользовался при работе. Себестоимость моего самодельного заднего стекла на кунг обошлось в 2100 рублей и несколько часов моего времени. Соглашусь, конечно оно не как штатное, но со своей задачей по защите груза от залетающей грязи на ходу справляется достойно.
