Про освещение багажника русских автомобилей думаю рассказывать не нужно. Что плафон освещения багажника работает от габаритов. Что светит он очень тускло, при таком освещении невозможно ничего разглядеть. Доработка или установка дополнительного освещение багажника решит эти проблемы.


Откуда взять постоянный +12В для освещения в багажник ?

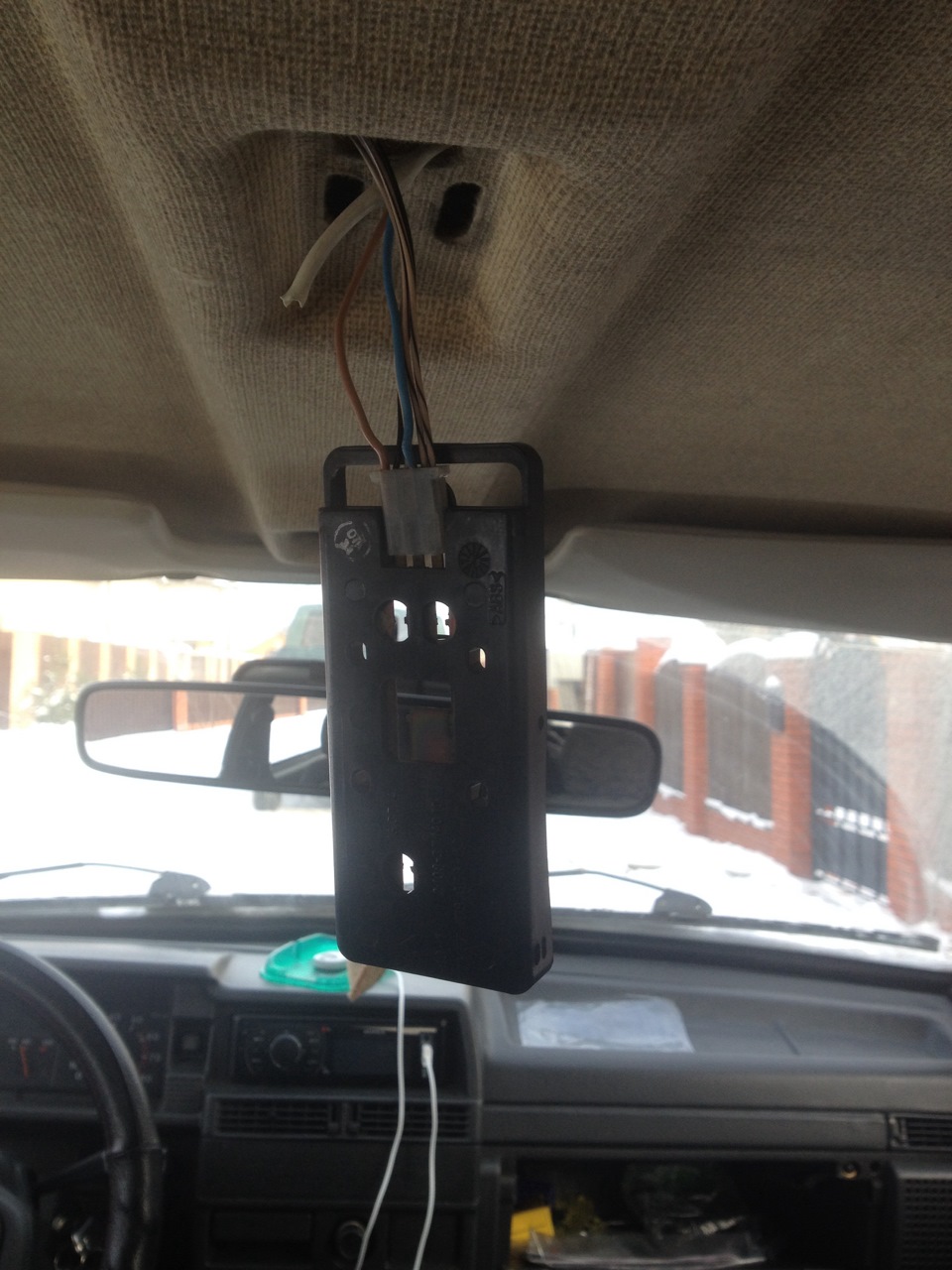

Для начала проверьте, нет ли у вас в багажнике уже проведенного +12В (от сигнализации, усилителя и т.д.). Если нет, тогда самый ближайший постоянный +12В находится в плафоне освещения салона (бело-красный провод). Если смотреть дальше, то можно взять от часов, прикуривателя и т.д.
Я брал +12В именно от салонного плафона освещения. Провел +12В в багажник по крыше (открепить заднюю часть обивки крыши на ВАЗ 2111 не составило труда) и спистил за пластиковой накладкой стойки.


Минус можно взять откуда угодно (к примеру от ближайшего болта в кузове)

Если будете ставить концевик двери, то используйте любой кроме такого.


Он ужасно скрипучий, я долго понять не мог, что у меня так скрипит в багажнике :)

Далее фотоотчеты автолюбителей по установке и доработке освещения багажника ВАЗ 2110-12, выбирайте какой вариант Вам больше подходит:

Доработка освещения багажника ВАЗ 2112 своими руками Идея и реализация принадлежит ZhuraEN.

Думаю многие заметили, как не удобно копошиться в темном багажнике вечером. Видел много всяких вариантов со стандартным плафоном. И решил поместить подсветку на полку багажника, чтобы освещалось всё пространство внутри него.

Но встал вопрос, как сделать подсветку, не теряя возможности снимать полку, когда это необходимо.
Вариант №1 - сделать разъём и отключать его каждый раз когда нужно снять полку, а потом однажды забыться и вырвать его к чертям.....
Вариант №2 - сделать контакты более простыми в подключении на подобии контактной группы.
Собственно, вот что пришло в голову....

Для незаметного подвода проводов к контактам в боковинах сверлим отверстие в уголке крепежной петли, и подтягиваем провода с внутренней стороны, за мягкой обшивкой.

До и после


К слову: Я взял плюс (у меня он справа) с усилителя (через предохранитель!!!), а минус (у меня он слева) посадил на провод концевика. Соответственно открываем багажник и свет включается, закрываем - выключается.

Установка светодиодной ленты в багажник ВАЗ 2110 Идея и реализация принадлежит Shmel

Вот он - источник. Длинна 50см. Цена 500р. Покупал на Южке. Вот как у меня она светит !

Включается от поднятия крышки, но стоит тумблер который позволяет принудительно отключать освещение.
